สายไฟพลังงานแสงอาทิตย์สำหรับ-หลังคาที่มีอุณหภูมิสูง

วิธีการใช้การควบคุมการลดพิกัด การกำหนดเส้นทาง และการติดตั้ง

การออกแบบสายเคเบิล PV หลังคาที่ร้อน-ไม่สามารถอนุมัติได้จากอุณหภูมิพาดหัวของสายเคเบิลเพียงอย่างเดียว IEC 62930 ระบุอุณหภูมิตัวนำสูงสุดอย่างต่อเนื่องตามปกติ 90 องศา; ที่ไม่ได้รับอนุญาตให้ติดตั้งสายเคเบิลในอากาศแวดล้อม 90 องศา ผู้ออกแบบจะต้องประเมินสภาพแวดล้อมทางความร้อนที่แท้จริงของสายเคเบิล ใช้การแก้ไขพิกัดกระแสที่จำเป็น- รักษาเส้นทางให้ห่างจากพื้นผิวที่ร้อนหรือมีฤทธิ์กัดกร่อนที่สร้างความเสียหาย พิจารณาการจัดกลุ่มและกล่องหุ้ม และตรวจสอบขั้วต่อ จุดเชื่อมต่อ และอุปกรณ์ทุกรายการ กระแสไฟในวงจรที่ยอมให้จะถูกควบคุมโดยส่วนพิกัดต่ำสุด-ภายใต้สภาวะจริง

ใช้คู่มือการเลือกสายไฟ DC พลังงานแสงอาทิตย์สำหรับลำดับโครงการทั้งหมด บทความนี้แยกการตัดสินใจเกี่ยวกับหลังคาที่มีอุณหภูมิสูง- เพื่อให้วิศวกรและผู้ซื้อสามารถจัดทำเอกสารได้โดยไม่ต้องทำซ้ำคำแนะนำที่กว้างขึ้น

บนหน้านี้

• อัตราสายเคเบิลพลังงานแสงอาทิตย์ 90 องศาหมายถึงอุณหภูมิแวดล้อม 90 องศาหรือไม่
• เหตุใดสายเคเบิล PV บนชั้นดาดฟ้าจึงร้อนกว่ารายงานสภาพอากาศ
• สร้างแผนที่เส้นทางระบายความร้อนบนชั้นดาดฟ้าก่อนที่จะเลือกความครอบคลุม
• สายเคเบิลพลังงานแสงอาทิตย์บนชั้นดาดฟ้าจำเป็นต้องลดพิกัดหรือไม่?
• องค์ประกอบที่อ่อนแอที่สุดจะกำหนดขีดจำกัดอุณหภูมิสูงสุด-
• การควบคุมการกำหนดเส้นทางและการสนับสนุนบนชั้นดาดฟ้า
• H1Z2Z2-K สามารถติดตั้งบนหลังคาร้อนได้หรือไม่?
• การทดสอบการใช้งานและความร้อน-การตรวจสอบแบบเน้นเฉพาะ
• รายการตรวจสอบ RFQ เคเบิลพลังงานแสงอาทิตย์อุณหภูมิสูง-
• คำถามที่พบบ่อย

อัตราสายเคเบิลพลังงานแสงอาทิตย์ 90 องศาหมายถึงอุณหภูมิแวดล้อม 90 องศาหรือไม่ยุคสมัย?

ไม่ อุณหภูมิแวดล้อมคืออุณหภูมิของอากาศโดยรอบที่ใช้โดยวิธีการให้คะแนนที่ใช้บังคับ อุณหภูมิของตัวนำเกิดจากสภาวะแวดล้อมบวกกับการสูญเสียทางไฟฟ้า และสภาวะการถ่ายเทความร้อนของเส้นทาง- อุณหภูมิพื้นผิวหลังคา- สายเคเบิล- อุณหภูมิพื้นผิว โมดูล

อุณหภูมิและอุณหภูมิภายในของตัวเชื่อมต่อก็มีการวัดที่แตกต่างกันเช่นกัน การแทนที่อันหนึ่งด้วยอันอื่นสามารถสร้างระยะขอบที่ผิดพลาดได้

ขอบเขตสาธารณะของ IEC 62930ให้ 90 องศาเป็นอุณหภูมิตัวนำสูงสุดต่อเนื่องปกติ นอกจากนี้ยังกล่าวถึง 120 องศาในระยะเวลาจำกัดรวม 20,000 ชั่วโมง อย่างหลังไม่ใช่เป้าหมายการออกแบบที่ต่อเนื่อง และไม่ควรแปลงเป็นระดับสภาพแวดล้อมแบบธรรมดา หลักฐานผลิตภัณฑ์ กฎการติดตั้ง และการออกแบบระบบทั้งหมดยังคงมีผลบังคับใช้

เหตุใดสายเคเบิล PV บนชั้นดาดฟ้าจึงร้อนกว่ารายงานสภาพอากาศ

สถานีตรวจอากาศจะอธิบายสภาพอากาศในภูมิภาค ในขณะที่เคเบิลจะสัมผัสกับสภาพอากาศปากน้ำในท้องถิ่น รังสีแสงอาทิตย์สามารถให้ความร้อนแก่เมมเบรนหลังคา เมทัลชีท ถาด และอุปกรณ์ใกล้เคียง เส้นทางใต้-โมดูลอาจมีร่มเงาแต่มีการระบายอากาศไม่ดี เส้นทางเปิดอาจมีอากาศไหลเวียนแต่ดูดซับแสงแดดโดยตรง ท่อร้อยสายสามารถป้องกันการเสียดสีในขณะที่จำกัดการกระจายความร้อน ลม สีหลังคา ความสูงในการติดตั้ง และจำนวนวงจรใกล้เคียงสามารถเปลี่ยนแปลงได้ในระหว่างเส้นทาง

การวิจัยของ NREL เกี่ยวกับระบบ PV ที่ติดตั้ง-หลังคา-แบบปิดแสดงให้เห็นว่าอุณหภูมิของโมดูลขึ้นอยู่กับตำแหน่งและการติดตั้ง และอาจเกิน 70 องศาได้เมื่อการไหลเวียนของอากาศไม่เพียงพอ หลักฐานดังกล่าวเป็นบริบทที่เป็นประโยชน์ แต่อุณหภูมิของโมดูลไม่สามารถทดแทนอุณหภูมิของตัวนำสายเคเบิลได้ การคำนวณสายเคเบิลจำเป็นต้องมีสมมติฐานและการตรวจสอบของตัวเอง

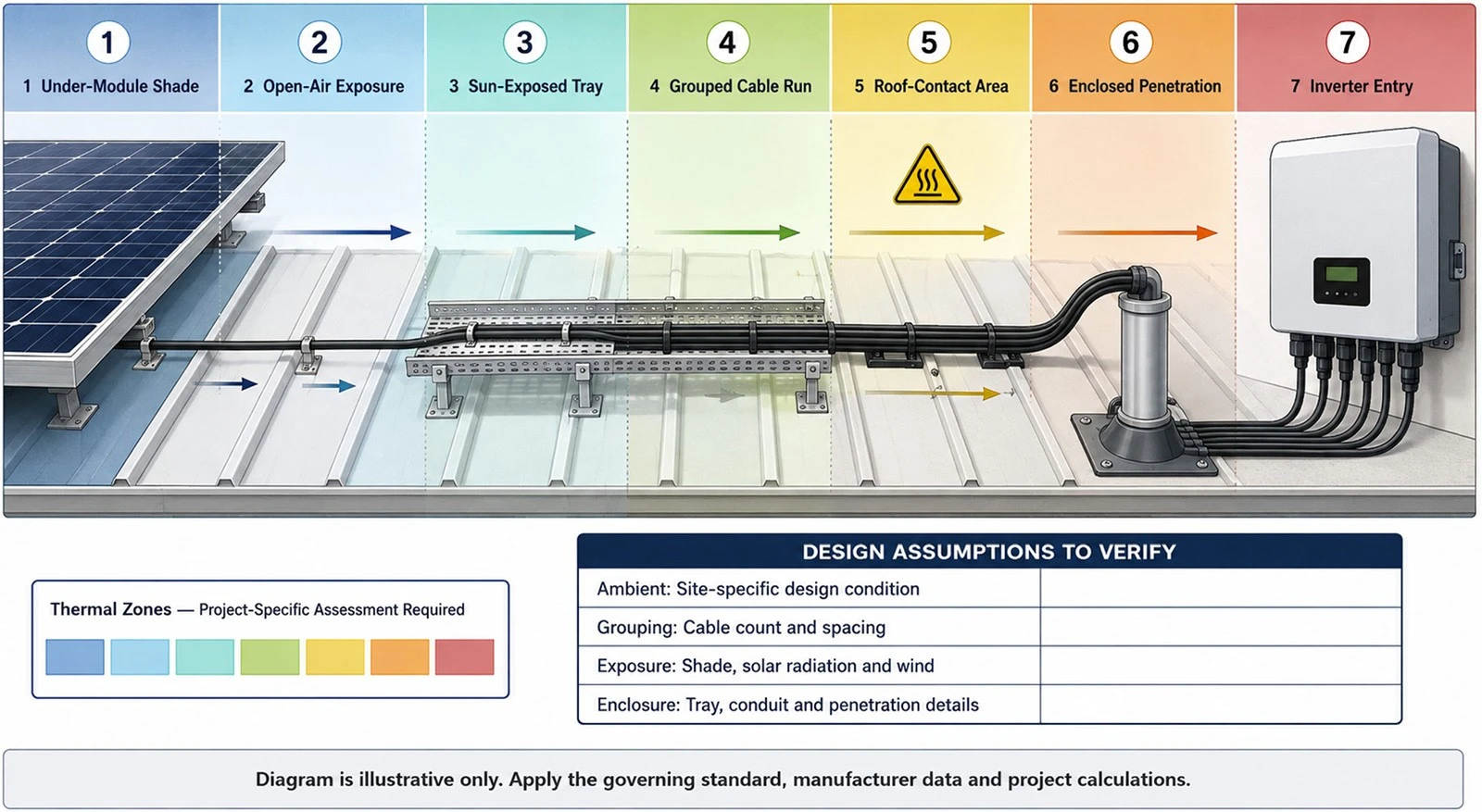

สร้างแผนที่เส้นทางระบายความร้อนบนชั้นดาดฟ้าก่อนที่จะเลือกความครอบคลุม

1. แบ่งเส้นทาง DC ออกเป็นโซนทางกายภาพ: ตัวนำโมดูล, การวิ่งของอากาศ-แบบไม่มีร่มเงา, การวิ่งแบบเปิดรับแสงแดด-, ถาด, ท่อร้อยสาย, ทางข้ามหลังคา, การเจาะ, ทางแยก, เครื่องผสมผสาน และทางเข้าอินเวอร์เตอร์
2. บันทึกข้อมูลสภาพภูมิอากาศที่ออกแบบและโครงการ-กำหนดสภาพการทำงานที่น่าเชื่อถือที่สุดที่เลวร้ายที่สุด อย่าใช้อุณหภูมิเฉลี่ยรายวัน
3. ระบุแหล่งความร้อน พื้นผิวสะท้อนแสงหรือดูดซับได้ การไหลเวียนของอากาศที่จำกัด การจัดกลุ่มสายเคเบิล และการเปลี่ยนระหว่างวิธีการติดตั้ง
4. บันทึกกระแสวงจร ขนาดและความต้านทานของตัวนำ ความยาวเส้นทาง จำนวนตัวนำที่โหลด และเกณฑ์พิกัดที่ระบุของผู้ผลิตสายเคเบิล
5. แสดงรายการขั้วต่อ ตัวยึดฟิวส์ ขั้วต่อ ต่อม และกล่องหุ้มทุกรายการพร้อมขีดจำกัดกระแส/อุณหภูมิและคำแนะนำในการติดตั้งของตัวเอง
6. ใช้การคำนวณหรือตารางที่ยอมรับในท้องถิ่นกับแต่ละโซนวิกฤต จากนั้นออกแบบให้ผลลัพธ์ที่ได้รับการตรวจสอบที่เข้มงวดที่สุด
7. บันทึกแบบร่าง สมมติฐาน เอกสารข้อมูล และการอนุมัติในไฟล์โครงการสำหรับการทดสอบการใช้งานและการเปลี่ยนแปลงในอนาคต

สายเคเบิลพลังงานแสงอาทิตย์บนชั้นดาดฟ้าจำเป็นต้องลดพิกัดหรือไม่?

บ่อยครั้งที่พิกัดปัจจุบันที่ติดตั้งต้องได้รับการแก้ไขจากเงื่อนไขอ้างอิง แต่ไม่มีเปอร์เซ็นต์โดยรวมที่ถูกต้อง อุณหภูมิโดยรอบ วิธีการติดตั้ง การจัดกลุ่ม การสัมผัสแสงแดด และกฎทางไฟฟ้าในท้องถิ่นจะเป็นตัวกำหนดการบำบัด IEC 60364-5-52 ครอบคลุมถึงการเลือกและการสร้างระบบสายไฟ ในขณะที่ซีรีส์ IEC 60287 มีวิธีการคำนวณพิกัดปัจจุบัน IEC 60287-3-1 เตือนว่าเงื่อนไขการทำงานอ้างอิงอาจถูกแทนที่ด้วยเงื่อนไขภายในประเทศ

คำตอบที่เป็นประโยชน์จากซัพพลายเออร์จะระบุพื้นฐานการทดสอบหรือการคำนวณ ขีดจำกัดอุณหภูมิของตัวนำ สภาวะแวดล้อม/อ้างอิง วิธีการติดตั้ง และขนาดสายเคเบิล หมายเลขเปล่า เช่น '70 A' ที่ไม่มีเงื่อนไขดังกล่าวจะไม่สามารถถ่ายโอนไปยังหลังคาร้อนได้อย่างปลอดภัย

หากการตัดสินใจที่เหลือคือพื้นที่ตัวนำให้ใช้สายเคเบิลพลังงานแสงอาทิตย์ขนาด 4 มม.² เทียบกับ 6 มม.²หลังจากกำหนดสมมติฐานทางความร้อนแล้ว ขนาดสายเคเบิลไม่สามารถสรุปได้จากความยาวเส้นทางหรือหมายเลขปัจจุบันของแค็ตตาล็อกเพียงอย่างเดียว

องค์ประกอบที่อ่อนแอที่สุดจะตั้งค่าอุณหภูมิสูงสุด- Lเลียนแบบ

การเดินสายไฟ DC เป็นการประกอบ ไม่ใช่การแยกโพลีเมอร์ตามความยาว หน้าสัมผัสขั้วต่อ ซีล ส่วนประกอบแยก ตัวยึดฟิวส์ ขั้วต่อและอุปกรณ์ต่างๆ มีขีดจำกัดของตัวเอง แผนภาพการลดพิกัดของผู้ผลิตใช้ได้กับผลิตภัณฑ์ที่ระบุชื่อและเงื่อนไขการทดสอบเท่านั้น ตัวอย่างเช่น คำแนะนำ LVDC ที่เผยแพร่ของ Stäubli แสดงให้เห็น-พฤติกรรมของตัวเชื่อมต่อที่ขึ้นกับอุณหภูมิ และระบุว่าลีดถูกจำกัดโดยส่วนประกอบที่มีพิกัดต่ำสุด- นี่เป็นตัวอย่างของวิธีการ ไม่ใช่เส้นโค้งสากลสำหรับขั้วต่อ PV ทั้งหมด

กรอกบทวิจารณ์เฉพาะผลิตภัณฑ์-ด้วยคู่มือความเข้ากันได้ของสายเคเบิลพลังงานแสงอาทิตย์และตัวเชื่อมต่อ. บนหลังคาร้อน จำเป็นต้องจับคู่ตัวนำและเส้นผ่านศูนย์กลางภายนอกให้ตรงกัน แต่ไม่ได้แทนที่การประเมินอุณหภูมิปัจจุบันของตัวเชื่อมต่อ-

การควบคุมการกำหนดเส้นทางและการสนับสนุนบนชั้นดาดฟ้า

• เก็บสายเคเบิลให้ห่างจากพื้นผิวหลังคาที่แหลมคมหรือมีฤทธิ์กัดกร่อน และอยู่ห่างจากอุปกรณ์ที่เคลื่อนย้ายได้ ทางเดินระบายน้ำ และตำแหน่งที่น้ำนิ่งหรือเศษซากสามารถสะสมได้
• ใช้ตัวรองรับที่ทนทาน UV- และอุณหภูมิ-ที่เหมาะสมซึ่งได้รับการอนุมัติสำหรับสายเคเบิลและโครงสร้าง สายรัดพลาสติกธรรมดาอาจเสื่อมสภาพภายใต้ความร้อนจากหลังคาและการสัมผัสรังสีอัลตราไวโอเลต
• ควบคุมการหย่อนเพื่อไม่ให้สายเคเบิลเสียดสี หย่อนลงบนหลังคา หรือเคลื่อนที่ซ้ำๆ ตามแรงลม รักษาข้อกำหนดการโค้งงอของผู้ผลิตและหลีกเลี่ยงการกระแทก
• ในกรณีที่ใช้ท่อหรือถาด ให้ตรวจสอบความร้อน การเติม การระบายน้ำ ความเข้ากันได้ของวัสดุ การดึงแรงดึง ขอบ และการป้องกันทางเข้าสำหรับโซนนั้น
• แยกตัวนำไฟฟ้ากระแสตรงและวงจรอื่นๆ ตามที่กำหนดโดยการออกแบบและกฎเกณฑ์ท้องถิ่นเท่านั้น บันทึกการจัดกลุ่มใดๆ ที่ส่งผลต่ออันดับปัจจุบัน
• ป้องกันการทะลุผ่านและการเข้าไปในอุปกรณ์จากน้ำและความเสียหายทางกลโดยไม่ต้องสร้างตู้ที่ร้อนซึ่งไม่ได้รับการประเมิน

คำแนะนำการจัดการสายเคเบิล PV ของกระทรวงพลังงานสหรัฐอเมริกา-แนะนำการกำหนดเส้นทางที่ป้องกันความเสียหายและเน้นย้ำถึงความร้อน รังสียูวี การสัมผัสสารเคมี รัศมีการโค้งงอ ฉนวน และการรองรับ รหัสเฉพาะของโครงการ-และคำแนะนำของผู้ผลิตยังคงควบคุมอยู่

ในกรณีที่เส้นทางเข้าสู่ร่องลึกหรือยังคงเปียกอยู่ ให้ดำเนินการต่อด้วยการฝังศพโดยตรงเทียบกับท่อร้อยสายสำหรับสายเคเบิลพลังงานแสงอาทิตย์; ระดับอุณหภูมิบนชั้นดาดฟ้าไม่ได้กำหนดความเหมาะสมใต้ดิน

สำหรับคู่ผูกมัดหรือเส้นทางที่ใช้ร่วมกัน โปรดตรวจสอบสายเคเบิลพลังงานแสงอาทิตย์แบบแกนเดี่ยว-และแบบคู่เพราะการจัดกลุ่ม โซนการดัดและการแยกทิศทางจะต้องตรงกับการก่อสร้างที่แน่นอน

H1Z2Z2-K สามารถติดตั้งบนหลังคาร้อนได้หรือไม่?

โดยทั่วไป H1Z2Z2-K จะระบุไว้สำหรับบริการ PV DC แต่การกำหนดเพียงอย่างเดียวไม่ใช่การอนุมัติการติดตั้งสำหรับทุกสภาพหลังคา ตรวจสอบใบรับรองและเอกสารข้อมูลของสายเคเบิล ขนาดตัวนำ เกณฑ์พิกัดกระแส ประสิทธิภาพของรังสียูวี/สภาพอากาศ วิธีเส้นทาง อุปกรณ์เสริม และข้อกำหนดในท้องถิ่น จากนั้นคำนวณหรือเลือกคะแนนที่ติดตั้งสำหรับโซนจริง

ตรวจสอบที่มีอยู่สายไฟพลังงานแสงอาทิตย์ EN 50618 H1Z2Z2-Kเป็นจุดเริ่มต้นผลิตภัณฑ์ จากนั้นขอขนาดปัจจุบัน-หลักฐานทางเทคนิคเฉพาะ แทนที่จะคัดลอกค่าแค็ตตาล็อกหนึ่งค่าทั่วทั้งโครงการ

ใช้วิธีการตรวจสอบใบรับรองสายเคเบิลพลังงานแสงอาทิตย์เพื่อให้ตรงกับผู้ผลิต รุ่น มาตรฐาน ขนาดตัวนำ และความถูกต้องก่อนการจัดซื้อ

การทดสอบการใช้งานและความร้อน-การตรวจสอบแบบเน้นเฉพาะ

การทดสอบเดินเครื่องควรพิสูจน์ว่าเส้นทางที่ติดตั้งตรงกับการออกแบบที่ตรวจสอบแล้ว IEC 62446-1 กล่าวถึงเอกสารประกอบ การทดสอบการใช้งาน และการตรวจสอบสำหรับระบบกริด-ที่เชื่อมต่อกับระบบ PV สำหรับความเสี่ยงที่อุณหภูมิสูง ให้เก็บรูปถ่ายเส้นทาง รายละเอียดการสนับสนุน ตัวระบุอุปกรณ์ บริบทของน้ำหนักบรรทุกและสภาพอากาศ ผลการทดสอบ ข้อยกเว้น และการดำเนินการแก้ไข

• ตรวจสอบหน้าสัมผัสหลังคา ห่วงที่ไม่ได้รับการสนับสนุน สายเคเบิลขาด การโค้งงอที่แน่นหนา การสัมผัสกับขอบที่แหลมคม- ทางเข้าที่หนาแน่น และความเครียดของตัวเชื่อมต่อ
• ยืนยันว่าฉลากวงจรและแบบเส้นทางสอดคล้องกับสายและอุปกรณ์ที่ติดตั้ง
• ใช้การถ่ายภาพความร้อนกับการตีความที่ผ่านการฝึกอบรมและภาระ/สภาพแวดล้อมที่บันทึกไว้เท่านั้น ภาพพื้นผิวเพียงอย่างเดียวไม่สามารถพิสูจน์อุณหภูมิหรือความทึบของตัวนำได้
• ตรวจสอบจุดร้อนที่ผิดปกติ การเปลี่ยนสี กลิ่น การเดินทางที่น่ารำคาญ หรือสัญญาณเตือนฉนวน อย่าทำให้พวกมันเป็นมาตรฐานตามความร้อนบนหลังคาที่คาดไว้
• การตรวจสอบซ้ำหลังจากการเปลี่ยนแปลงเส้นทางวัสดุ เพิ่มวงจร การมุงหลังคาใหม่ ความเสียหายจากพายุ หรือการเปลี่ยนตัวเชื่อมต่อ
• สำหรับโปรแกรมตามเงื่อนไข{0}}ที่กำลังดำเนินอยู่ ให้ใช้อายุการใช้งานสายเคเบิลพลังงานแสงอาทิตย์และคำแนะนำในการเปลี่ยน. เด็ก 09 จ่ายอินพุตความเสี่ยงด้านความร้อน- เด็ก 06 เป็นเจ้าของช่วงการตรวจสอบและการตัดสินใจเปลี่ยน

รายการตรวจสอบ RFQ เคเบิลพลังงานแสงอาทิตย์อุณหภูมิสูง-

1. ประเทศของโครงการ กฎที่ใช้บังคับ ประเภทหลังคา ระดับความสูง/สภาพภูมิอากาศ และอายุการใช้งานที่วางแผนไว้
2. แรงดันไฟฟ้าของระบบ กระแสไฟฟ้าของวงจร -ความยาวทางเดียว ข้อเสนอขนาดตัวนำ และเกณฑ์-การตกของแรงดันไฟฟ้า
3. การวาดเส้นทาง-ครอบคลุมพื้นที่เปิดรับแสง การบังแดด การไหลเวียนของอากาศ หน้าสัมผัสหลังคา ถาด ท่อร้อยสาย การเจาะ และการเข้าอุปกรณ์
4. การกำหนดสายเคเบิล ความต้านทานของตัวนำ อุณหภูมิตัวนำสูงสุด สภาวะความทึบอ้างอิง และข้อมูลการแก้ไข
5. จำนวนตัวนำ/วงจรที่โหลด การจัดกลุ่ม ระยะห่าง ส่วนรองรับ และรายละเอียดกรอบหุ้ม
6. รุ่นตัวเชื่อมต่อ แยก ฟิวส์ ต่อมและขั้วต่อที่แน่นอนพร้อม-ขีดจำกัดอุณหภูมิปัจจุบัน
7. ขอบเขตใบรับรอง เครื่องหมายผลิตภัณฑ์ เอกสารข้อมูลเฉพาะขนาด- การตรวจสอบย้อนกลับแบบแบทช์/ม้วน และการควบคุมการเปลี่ยนแปลง
8. การทดสอบการใช้งานการส่งมอบ การเข้าถึงการตรวจสอบ ข้อกำหนดบันทึกความร้อน และขอบเขตการรับประกัน

สำหรับโรงงานหลาย- ให้ใช้สายเคเบิลพิกัด ตัวเชื่อมต่อ และอินเทอร์เฟซอุปกรณ์ผ่านทางโซลูชันสายเคเบิลสำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์

ขอรับการตรวจสอบสายเคเบิล PV อุณหภูมิสูง-

ส่งประเทศปลายทาง การวาดเส้นทาง กระแสการออกแบบ ขนาดสายเคเบิลที่เสนอ พื้นฐานสภาพภูมิอากาศ การจัดกลุ่ม/เงื่อนไขของการปิดล้อม แบบจำลองของตัวเชื่อมต่อ และหลักฐานที่จำเป็น SINELINK สามารถจัดระเบียบข้อมูลผลิตภัณฑ์และอินพุตใบเสนอราคาสำหรับการตรวจสอบทางวิศวกรรม การให้คะแนนขั้นสุดท้าย การปฏิบัติตามรหัส และการอนุมัติการติดตั้งยังคงเป็นของผู้เชี่ยวชาญและหน่วยงานที่มีคุณสมบัติเหมาะสมของโครงการ

ติดต่อตอนนี้

คำถามที่พบบ่อย

ถาม: สายเคเบิลพลังงานแสงอาทิตย์ 90 องศาหมายถึงสภาพแวดล้อมโดยรอบ 90 องศาหรือไม่

ไม่ ใน IEC 62930 90 องศาคืออุณหภูมิตัวนำสูงสุดต่อเนื่องตามปกติ อากาศแวดล้อม พื้นผิวหลังคา พื้นผิวสายเคเบิล และอุณหภูมิตัวนำเป็นอินพุตหรือผลลัพธ์ที่แตกต่างกัน

ถาม: ระดับสายเคเบิลพลังงานแสงอาทิตย์ต่อเนื่อง 120 องศาหรือไม่

ไม่ ขอบเขตสาธารณะของ IEC 62930 จำกัดการทำงาน 120 องศาไว้ที่ 20,000 ชั่วโมงสะสม ไม่ควรถือเป็นเป้าหมายการออกแบบต่อเนื่องหรือการจัดอันดับโดยรอบ

ถาม:สายเคเบิลพลังงานแสงอาทิตย์บนหลังคาจำเป็นต้องลดพิกัดหรือไม่

พิกัดกระแสไฟที่ติดตั้งมักต้องมีการแก้ไขอุณหภูมิ วิธีการติดตั้ง การจัดกลุ่ม และกรอบหุ้ม ใช้วิธีการออกแบบที่เกี่ยวข้องและข้อมูลผลิตภัณฑ์ที่แน่นอน ไม่มีเปอร์เซ็นต์หลังคาสากล

ถาม:สายเคเบิลพลังงานแสงอาทิตย์สัมผัสกับหลังคาโลหะได้หรือไม่

อย่าถือว่าการสัมผัสหลังคาโดยตรงเป็นที่ยอมรับได้ พื้นผิวที่ร้อนหรือมีฤทธิ์กัดกร่อนสามารถเพิ่มความเสี่ยงด้านความร้อนและกลไกได้ ใช้วิธีการสนับสนุนและกำหนดเส้นทางที่ได้รับอนุมัติ ซึ่งช่วยรักษาสายเคเบิลและการเข้าถึงการตรวจสอบ

ถาม:สามารถติดตั้ง H1Z2Z2-K ในท่อร้อยสายบนหลังคาร้อนได้หรือไม่?

อาจเป็นไปได้ว่าหากมีการตรวจสอบผลิตภัณฑ์ที่แน่นอน การเติมท่อ การดึง สภาพเปียก การกระจายความร้อน การแก้ไข และกฎท้องถิ่น การกำหนดเพียงอย่างเดียวไม่อนุมัติการติดตั้ง

ถาม:สายเคเบิลพลังงานแสงอาทิตย์ขนาด 4 มม.² สามารถใช้ในสภาพอากาศร้อนได้หรือไม่

เฉพาะในกรณีที่แรงดันไฟฟ้าตก อัตรากระแส และการแก้ไขความร้อนทั้งหมดเป็นที่ยอมรับสำหรับเส้นทางจริงเท่านั้น สภาพอากาศเพียงอย่างเดียวไม่สามารถกำหนดขนาดตัวนำได้

ถาม:การมัดรวมสายเคเบิลพลังงานแสงอาทิตย์ช่วยลดความทึบหรือไม่

การจัดกลุ่มสามารถลดการกระจายความร้อนและอาจต้องมีการแก้ไข ผลลัพธ์ขึ้นอยู่กับจำนวนวงจร ระยะห่าง วิธีการติดตั้ง สภาวะแวดล้อม และกฎที่ใช้บังคับ

ถาม:ตัวเชื่อมต่อส่งผลต่อกระแสอุณหภูมิสูง-อย่างไร

ระบบตัวเชื่อมต่อ/หน้าสัมผัสแต่ละระบบมีข้อจำกัดเฉพาะผลิตภัณฑ์-และพฤติกรรมการลดพิกัด สายไฟหรือวงจรที่สมบูรณ์ต้องคำนึงถึงส่วนประกอบที่มีพิกัดต่ำสุด-ภายใต้สภาวะจริง

ถาม:นักออกแบบควรใช้อุณหภูมิหลังคาเท่าไร

ใช้สภาพภูมิอากาศและสภาพอากาศระดับจุลภาคที่ได้รับการอนุมัติของโครงการ-สำหรับแต่ละโซนเส้นทาง ไม่ใช่ค่าเฉลี่ยสภาพอากาศทั่วไป บันทึกการสัมผัสแสงอาทิตย์ การไหลของอากาศ ผลกระทบที่พื้นผิว และสิ่งที่ล้อมรอบ

ถาม: เทอร์โมกราฟฟีพิสูจน์ความครอบคลุมของสายเคเบิลหรือไม่

ไม่ การถ่ายภาพความร้อนสามารถเปิดเผยจุดร้อนสัมพัทธ์เมื่อมีการบันทึกโหลดและสภาวะ แต่ภาพพื้นผิวเพียงอย่างเดียวไม่ได้กำหนดอุณหภูมิของตัวนำ พิกัดกระแส หรือ-การปฏิบัติตามข้อกำหนดในระยะยาว
