SINELINK · มาตรฐานอเมริกาเหนือ · การชาร์จที่รวดเร็วที่สามารถเข้าถึงได้
จัดอันดับเอาท์พุท
160 กิโลวัตต์
แรงดันไฟฟ้ากระแสตรง
200-1000 V

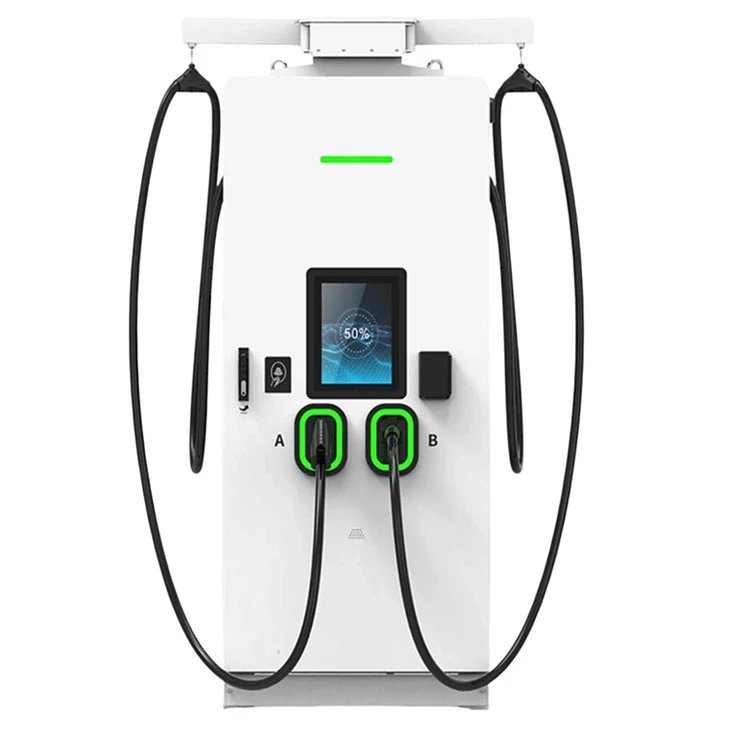

ภาพรวมผลิตภัณฑ์
เครื่องชาร์จ SEC อเมริกาเหนือ 160 kW ผสมผสานความสามารถของสายเคเบิล CCS1/NACS คู่เข้ากับแพลตฟอร์มเอาต์พุต 200-1000 V และกระแสไฟฟ้าสูงสุด 350 A หน้าจอสัมผัสขนาด 15 นิ้ว การจัดการสายเคเบิลแบบเชื่อมต่อ และอินเทอร์เฟซที่เน้นการเข้าถึง เหมาะกับไซต์สาธารณะและเชิงพาณิชย์ที่ต้องการการชาร์จแบบเครือข่ายที่ใช้งานได้รวดเร็ว โดยไม่ต้องเปลี่ยนไปใช้การเชื่อมต่อกริดขนาด 240 kW
ข้อดีของผลิตภัณฑ์ที่สำคัญ
●รองรับ CCS1 และ NACS
การกำหนดค่าตัวเชื่อมต่อสามารถสอดคล้องกับกลยุทธ์การผสมผสานและการเปลี่ยนยานพาหนะของไซต์งาน
●กระแสสูงอย่างต่อเนื่อง
เอาต์พุตสูงสุด 350 A รองรับยานพาหนะที่ชาร์จเร็ว-ที่เข้ากันได้ตลอดช่วงแรงดันไฟฟ้าที่กว้าง
●การออกแบบที่มุ่งเน้นการเข้าถึง-
การควบคุมผู้ใช้และการจัดเตรียมอุปกรณ์ได้รับการอธิบายว่าสนับสนุนการดำเนินการที่เข้าถึงได้ของ ADA-
●ความพร้อมในการวัด
การปฏิบัติตามข้อกำหนดที่เกี่ยวข้องกับ CTEP/NTEP- ระบุไว้สำหรับการใช้งานการวัดพลังงานเชิงพาณิชย์
●การจัดการสายเคเบิลแบบเชื่อมต่อ
การรองรับสายเคเบิลช่วยเพิ่มการเข้าถึงและลดความพยายามในการจัดการที่ช่องชาร์จสาธารณะ
●ขั้นตอนการชำระเงินที่เชื่อมโยงกัน
บัตรเครดิต รหัส QR และการตรวจสอบสิทธิ์ RFID สามารถรวมเข้ากับอีเทอร์เน็ต Wi-Fi หรือ 4G ได้
ข้อมูลจำเพาะทางเทคนิค
ลักษณะการป้อนข้อมูล
แรงดันไฟฟ้าขาเข้า
480 โวลต์กระแสสลับ ±10%
การกำหนดค่าอินพุต
ล1+ล2+ล3+พีอี
ทีดี
น้อยกว่าหรือเท่ากับ 5%
ลักษณะเอาต์พุต
จัดอันดับเอาท์พุท
160 กิโลวัตต์
ตัวเชื่อมต่อ
CCS1 / ป.ป.ช
กระแสสูงสุด
350 CCS1/NACS
ประสิทธิภาพสูงสุด
มากกว่าหรือเท่ากับ 96%
สิ่งแวดล้อมและเครื่องกล
น้ำหนัก
น้อยกว่าหรือเท่ากับ 362 กก
เสียงรบกวน
น้อยกว่าหรือเท่ากับ 70 เดซิเบล
อุณหภูมิ
-22 องศา F ถึง 149 องศา F (-30 องศาถึง +65 องศา ); ลดลงเหนือ 122 องศา F (+50 องศา )
ขนาด
ก850 × ล750 × ส2000 มม
ระบายความร้อน
ระบายความร้อนด้วยอากาศ
การสื่อสารและการปฏิบัติตามกฎระเบียบ
การรับรองความถูกต้อง
บัตรเครดิต / รหัส QR / RFID
การเชื่อมต่อ
อีเทอร์เน็ต / Wi-Fi / 4G
แสดง
หน้าจอสัมผัสขนาด 15 นิ้ว
มาตรฐานที่ระบุไว้
มาตรฐาน UL 2202:2022; มาตรฐาน UL 2231:2022; CSA C22.2 เลขที่. 346:2022; FCC ส่วนที่ 15 B:2021; ไอซีเอส-002:2020; เอเนอร์จี้สตาร์; ซีทีอีพี และเอ็นทีอีพี; โอซีเอ 1.6
การรับรอง การเข้าถึง และการวัดรายได้
การออกแบบ ADA ถือเป็นปัญหา-ของไซต์ที่สมบูรณ์ระยะการเข้าถึง พื้นที่ว่างบนพื้น รูปทรงขอบถนน เสากั้น และการจัดการสายเคเบิลต้องทำงานร่วมกัน ฮาร์ดแวร์อุปกรณ์ชาร์จเพียงอย่างเดียวไม่ได้ทำให้สามารถเข้าถึงช่องได้
ขอบเขต CTEP/NTEP ต้องตรงกับการกำหนดค่าที่ใช้งานตรวจสอบมิเตอร์ เฟิร์มแวร์ ขั้นตอนการชำระเงิน การติดฉลาก และการยอมรับตามเขตอำนาจศาลสำหรับหน่วยที่สั่งซื้อที่แน่นอน
การเปลี่ยนตัวเชื่อมต่อจำเป็นต้องมีแผนฟลีทเลือกสายเคเบิล CCS1/NACS แบบผสมจากจำนวนยานพาหนะ การใช้งาน และกลยุทธ์การเปลี่ยน แทนที่จะเลือกส่วนแบ่งตลาดทั่วไป
ด่านตรวจวิศวกรรม:ขอใบรับรองและการอนุมัติมาตรวิทยาที่เชื่อมโยงกับโมเดล การแก้ไขซอฟต์แวร์ และเขตอำนาจศาลปลายทางที่แน่นอน
คำแนะนำการคัดเลือก
01
ยืนยันการใช้สายเคเบิล CCS1/NACS ที่จำเป็น แรงดันไฟฟ้าของยานพาหนะที่คาดหวัง และความต้องการ 350 A
02
ตรวจสอบความสามารถในการให้บริการ 480 V ขีดจำกัดความต้องการสาธารณูปโภค ที่จอดรถ-การเข้าถึงอ่าว เสาไฟฟ้า โซนเอื้อม และกวาดสายเคเบิล
03
สำหรับบริการด้านรายได้ ให้ตรวจสอบขอบเขตการรับรองและมาตรวิทยาที่แน่นอนสำหรับรุ่นที่สั่งซื้อ การแก้ไขซอฟต์แวร์ และเขตอำนาจศาล แทนที่จะอาศัยการอ้างสิทธิ์ในแค็ตตาล็อกทั่วไป
การใช้งานที่แนะนำ
●สถานีชาร์จด่วนสาธารณะที่เข้าถึงได้-
●ศูนย์การค้าและศูนย์กลางจุดหมายปลายทาง
●กองยานพาหนะเทศบาลและองค์กร
●ตัวแทนจำหน่ายรถยนต์
●จุดชาร์จในเมืองที่มีความต้องการ CCS1/NACS ผสมกัน

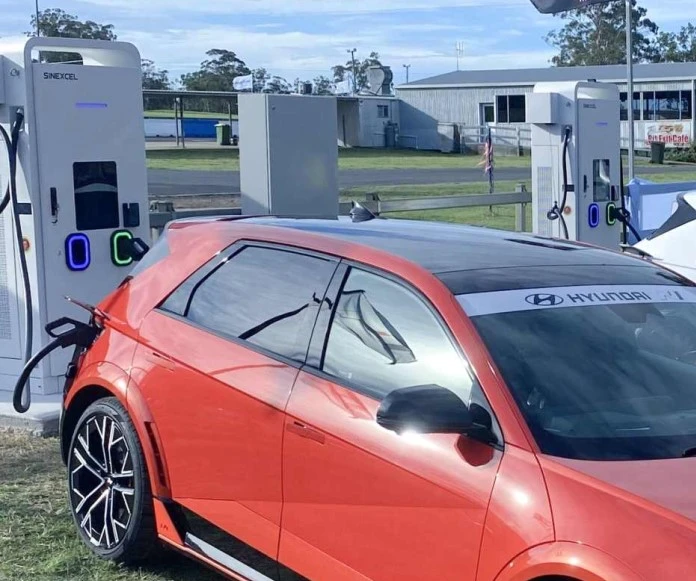

แนวคิดไซต์การชาร์จสาธารณะและยานพาหนะ
การอ้างอิงการวางแผนไซต์-
เครื่องชาร์จขนาด 160 kW สามารถให้บริการในสถานที่ซึ่งประสบการณ์ของลูกค้าที่ชัดเจน การเชื่อมต่อสาธารณูปโภคที่จัดการได้ และการดำเนินงานรายวันที่เชื่อถือได้มีความสำคัญพอๆ กับความเร็วในการชาร์จสูงสุด- เช่น ที่จอดรถสำหรับร้านค้าปลีก กลุ่มรถในที่ทำงาน และยานพาหนะของเทศบาล
การเข้าถึงยานพาหนะ:ยืนยันการวางแนวการจอดรถและการเข้าถึงสายเคเบิลด้วยยานพาหนะตัวแทน หลีกเลี่ยงการเดินสายเคเบิลผ่านทางเดินเท้า
การป้องกัน:เพิ่มตัวหยุดล้อ เสา การระบายน้ำ และไฟส่องสว่างที่เหมาะสมเป็นส่วนหนึ่งของแพ็คเกจทางแพ่ง
การดำเนินงาน:กำหนดการชำระเงิน การเชื่อมต่อเครือข่าย การตอบสนองข้อผิดพลาด และความรับผิดชอบในการทำความสะอาดก่อนเปิดไซต์งาน

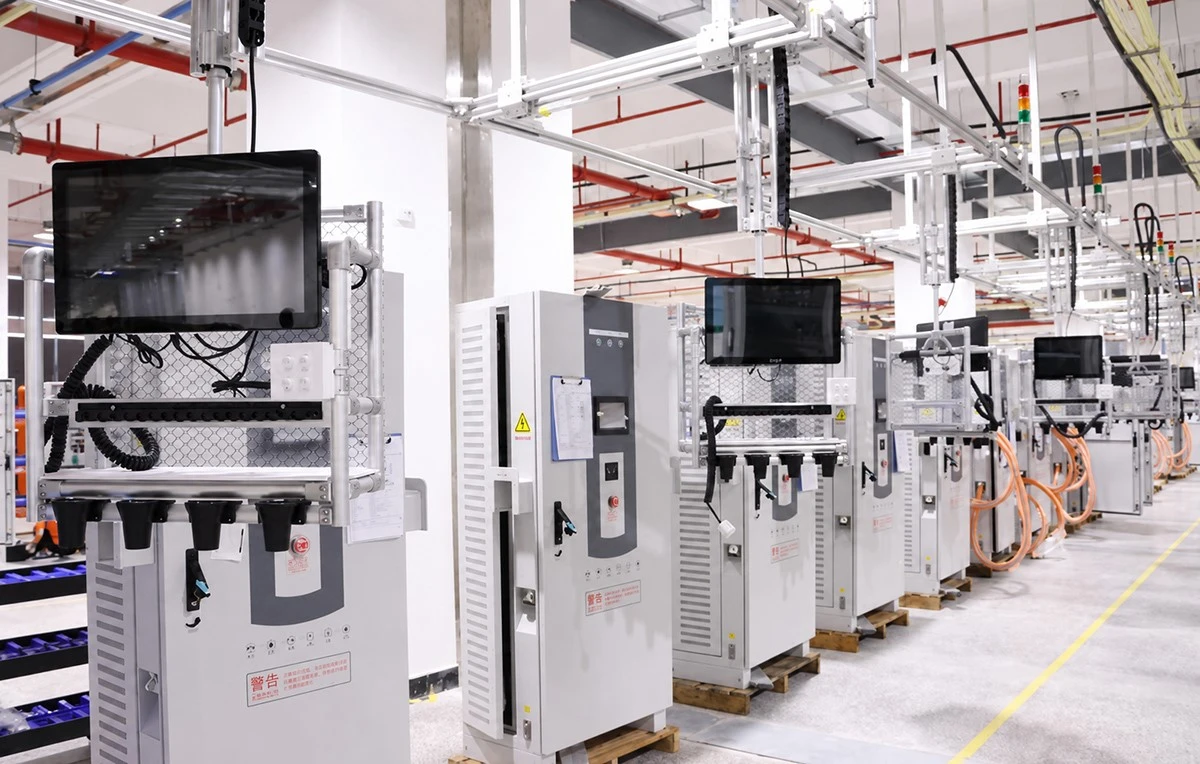

การตรวจสอบคุณภาพก่อนการยอมรับไซต์
การอ้างอิงการส่งมอบโรงงานและโครงการ
สำหรับเครื่องชาร์จแบบสแตนด์อโลน 160 kW แพ็คเกจการตรวจสอบที่ชัดเจนช่วยให้ผู้ติดตั้งยืนยันว่าหน่วยที่ส่งมอบ ตัวเลือก และอินเทอร์เฟซของไซต์นั้นสอดคล้องกับตารางอุปกรณ์ที่ได้รับอนุมัติ
ตัวตนและการสร้าง:ตรวจสอบรุ่น การระบุซีเรียล การเลือกตัวเชื่อมต่อ ตัวเลือกการแสดงผลหรือการชำระเงิน และการกำหนดค่ากล่องหุ้มที่ตกลงกันไว้
สภาพร่างกาย:ตรวจสอบแผงเปลือกหุ้ม ชุดสายเคเบิล ซองหุ้มขั้วต่อ และบรรจุภัณฑ์สำหรับการขนส่ง
การส่งมอบฟังก์ชัน:บันทึกไซต์-การตรวจสอบที่จำเป็นสำหรับอุปกรณ์ความปลอดภัย การสื่อสาร การตรวจสอบสิทธิ์ผู้ใช้ และการดำเนินการชาร์จ
หมายเหตุการตรวจสอบและบำรุงรักษาเชิงปฏิบัติ
การตรวจสอบตามปกติ การบำรุงรักษาเชิงป้องกัน และ-การแก้ไขปัญหาเบื้องต้นสำหรับเครื่องชาร์จ AC และ DC
เปิดคู่มือการบำรุงรักษา
ยืนยันการกำหนดค่าโครงการของคุณ
ส่งตลาดปลายทาง แหล่งจ่ายไฟ สถาปัตยกรรมแบบผสมของยานพาหนะหรือเครื่องชาร์จ ข้อกำหนดด้านการสื่อสาร สภาพแวดล้อม และแผนการจัดส่งเพื่อตรวจสอบทางเทคนิค
