เมื่อเลือกสายเคเบิลพลังงานแสงอาทิตย์ PV ข้อควรพิจารณาหลักคือวัสดุตัวนำ ขนาดสายเคเบิล เงื่อนไขการติดตั้ง และ-ข้อกำหนดโครงการระยะยาว
4 มม.2 ถึง 6 มม.2โดยทั่วไปจะเหมาะกับการติดตั้ง PV มาตรฐาน
10 มม.2เหมาะสำหรับการเดินสายเคเบิลที่ยาวขึ้นหรือการใช้งานที่ต้องการแรงดันไฟฟ้าตกคร่อมต่ำกว่า
ตัวนำโลหะผสมอลูมิเนียมสามารถเป็นทางเลือกที่เป็นประโยชน์สำหรับโครงการที่ต้องการความสมดุลระหว่างประสิทธิภาพและต้นทุน
สำหรับการใช้งานกลางแจ้งและบนหลังคา ให้เลือกสายไฟที่มีความแข็งแรงทนทานทนต่อรังสียูวี โอโซน ความชื้น และอุณหภูมิ
สำหรับโครงการที่มีข้อกำหนดด้านความปลอดภัยสูงกว่า ควรให้ความสนใจเป็นพิเศษประสิทธิภาพการดับเพลิง ความหนาแน่นของควัน และการปล่อยกรดฮาโลเจน
รายละเอียดสินค้า

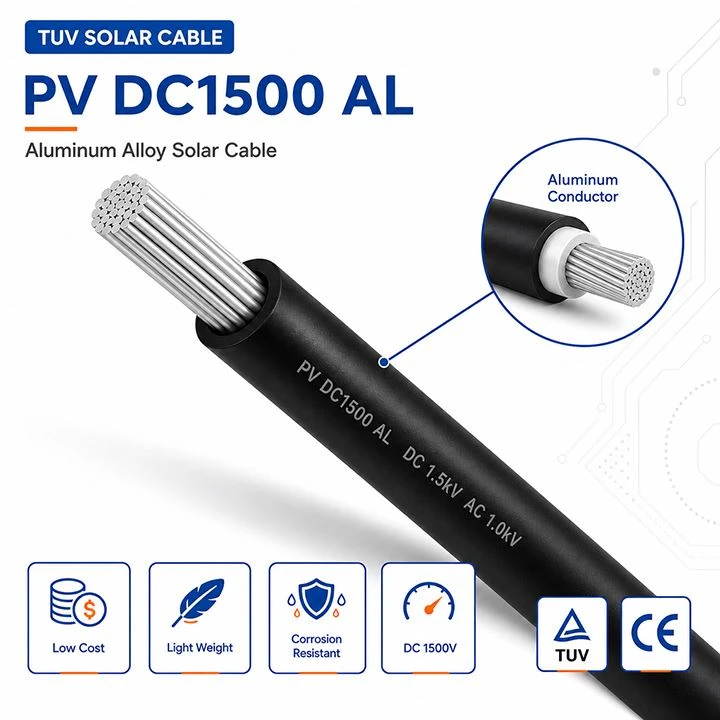

การอนุมัติ: TUV Rheinland PV1-AL-F1X 4 มม.2 ถึง 10 มม.2
คอนดักเตอร์: อลูมิเนียมอัลลอยด์
ฉนวนกันความร้อน: อิเล็กตรอน-ลำแสงข้าม-โคโพลีเมอร์ที่เชื่อมโยงด้วยโพลีโอเลฟิน
เปลือกนอก: อิเล็กตรอน-ลำแสงข้าม-โคโพลีเมอร์ที่เชื่อมโยงด้วยโพลีโอเลฟิน
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: ไฟฟ้ากระแสสลับ U0/U=0.6/1kV, กระแสตรง 1500V
การทดสอบแรงดันไฟฟ้าบนสายเคเบิลที่เสร็จแล้ว: กระแสสลับ 6.5kV, 15kV กระแสตรง, 5 นาที
อุณหภูมิแวดล้อม: -40C ถึง +90C
อุณหภูมิตัวนำสูงสุด: +120C
อุณหภูมิลัดวงจรที่อนุญาต- (5 วินาที): +200C
อายุการใช้งาน: >25 ปีภายใต้-40C ถึง +90C
รัศมีการดัด: 4 x Dสำหรับสายเคเบิลด้วยลึก < 8มม; 6 x Dสำหรับสายเคเบิลด้วยD >= 8มม
ประสิทธิภาพการปฏิบัติตามและการต่อต้าน
ความต้านทานต่อกรดและด่าง: EN60811-2-1
การทดสอบการดัดงอด้วยความเย็น: EN60811-1-4
การทดสอบความร้อนชื้น: EN60068-2-78
ข้อมูลจำเพาะทางเทคนิค
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทสินค้า | สายเคเบิลพลังงานแสงอาทิตย์ PV อลูมิเนียมอัลลอยด์ |
| ขนาดที่มีจำหน่าย | 4 มม.² / 6 มม.² / 10 มม.² |
| การอนุมัติ | ตูฟ ไรน์แลนด์ |
| คอนดักเตอร์ | ตัวนำโลหะผสมอลูมิเนียม |
| วัสดุฉนวน | อิเล็กตรอน-บีมครอส-เชื่อมโยงโพลีโอเลฟินโคโพลีเมอร์ |
| วัสดุเปลือกนอก | อิเล็กตรอน-บีมครอส-เชื่อมโยงโพลีโอเลฟินโคโพลีเมอร์ |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | AC U₀/U=0.6/1kV, DC 1500V |
| การทดสอบแรงดันไฟฟ้าบนสายเคเบิลสำเร็จรูป | 6.5kV AC / 15kV DC, 5 นาที |
| อุณหภูมิแวดล้อม | -40 องศาถึง +90 องศา |
| อุณหภูมิตัวนำสูงสุด | +120 องศา |
| อุณหภูมิลัดวงจร- | +200 องศา สูงสุด. 5 วินาที |
| อายุการใช้งาน | >25 ปีต่ำกว่า -40 องศาถึง +90 องศา |
| รัศมีการดัดขั้นต่ำ | 4 × D เมื่อ D < 8 มม.; 6 × D เมื่อ D มากกว่าหรือเท่ากับ 8 มม |
| การทดสอบไฟ | ห้องน้ำในตัว 60332-1-2 |
| ความหนาแน่นของควัน | IEC 61034 / TH 50268-2 |
| การปล่อยกรดฮาโลเจน | IEC 60754-1 / TH 50267-2-1 |
